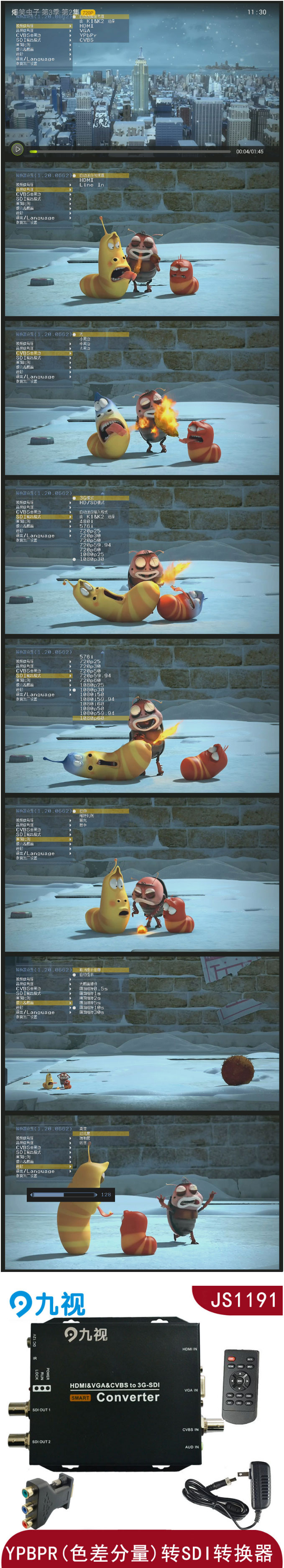

JS1191 YPBPR色差分量转SDI转换器
型号:JS1191
产品概述
JS1191转换器利用VGA转YPBPR转换头来实现,实际上其走的不是VGA信号,依然是YPBPR信号,转换器内置YPBPR接收处理芯片,效果非常好,工业级产品(包装内带有转接头)。
联系九视电子厂家
JS1191 YPBPR色差分量转SDI转换器










  九视JS1191 转换器利用VGA转YPBPR转换头来实现,实际上其走的不是VGA信号,依然是YPBPR信号,转换器内置YPBPR接收处理芯片,效果非常好,工业级产品(包装内带有转接头)。

  九视JS1191 YPBPR to SD/HD/3G-SDI转换器是一款将YPBPR信号转换为高清串行数字接口SDI信号的设备。该设备集成SDI线路驱动和YPBPR接收器,可方便地将YPBPR信号转为SDI信号,同时音频会通过3.5mm音频输入接口输入的模拟音频与色差分量视频一起嵌入到 SDI信号中,以实现声音及图像同步传输。

  九视JS1191 色差转SDI转换器内置有专业图像处理器,可对视频进行色彩空间转换、去交叉、格式与分辨率转换(缩放)、裁切、降噪、色彩增强等处理,以满足用户对图像效果的专业要求。

  本产品可广泛应用于广播电视节目采编、高清视频信息发布、高清视频远距离传输、视频会议、多媒体广告及视频安防监控等领域。


  支持YPBPR分辨率格式最高1920x1080@60Hz.

  SDI输出支持SMPTE 425M(A级和B级),SMPTE424M,SMPTE292M,SMPTE259M-C

  带有2路SDI信号输出(冗余输出)

  支持所有格式非对称转换(可任意选择SDI输出格式)

  支持Interlace → Deinterlace去交叉

  支持拉伸/维持比例输出模式,确保原始视频的比例不失真

  支持YPBPR音频或模拟输入音频信号嵌入到SDI中

  遥控器操作,屏幕菜单配置

  支持OSD显示输入/输出格式信息

  信号丢失可锁定最后一帧画面,锁定延时可调;信号丢失也可输出蓝屏/黑屏

  可发生彩条、网格、白屏、蓝屏、灰度渐变等信号,方便监视器校正

  带有电源及SDI信号格式指示,方便用户实时监测

  专业防静电保护



产品型号

JS1191

输入接口

1×YPBPR

音频输入

1×3.5mm双声道模拟音频1Vp-p

支持输入格式

YPBPR:最高1920x1080@60Hz

输出接口

2×SD/HD/3G-SDI

输出信号类型

SD-SDI(270Mbps), HD-SDI(1.485Gbps), 3G-SDI(2.97Gbps)

SDI信号幅度

0.8Vp-p

SDI阻抗

75欧姆

SDI耦合类型

AC耦合

SDI信号抖动(典型值)

SD-SDI≤0.1UI HD-SDI≤0.2UI 3G-SDI≤0.4 UI

最大输出电缆长度

Belden 1694A: SD-SDI 400m,HD-SDI 200m,3G-SDI 140m
注意:上述传输距离对于不同规格的电缆,测试结果将出现差异

尺寸(mm)

158*120*36

电源需求

5~24VDC


1. 转换器一个

2.电源适配器一个

3.VGA转YPBPR转换头一个

3.产品说明书



JS1191 YPBPR色差分量转SDI转换器


产品评测:



产品使用方法:









相关软件下载:
